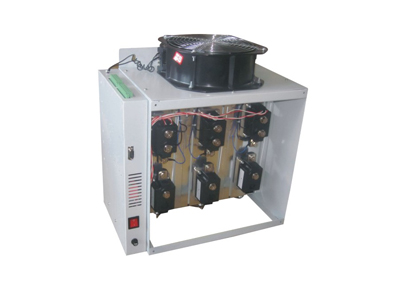

WDS系列智能动态投切开关

1、概述

WDS系列智能动态投切开关是一种智能化的控制执行部件，适用于负载无功电流变化较快的场合。

该产品是无机械触点的电子开关，采用晶闸管柔性投切技术（FACTF）；可跟踪负载无功电流变化，对电力电容器组采用过零快速投切，切除过程中无操作过电压、电弧重燃现象，响应时间快，可频繁投切、无噪音，使用寿命长，维修量少，可在电容器切除后的任何电压、任何状态自动投入，可分相投切。并且具备过温保护并报警输出；运行指示等功能。主要优点是保证零电流投切，无涌流。

2、使用条件

3.1 环境温度：-25℃～+55℃；

3.2 空气相对湿度在最高温度为40℃时不超过50％，在温度较低时允许有较高的相对湿度，例如＋20℃时90％。

3.3 电源应为50HZ正弦波，电压幅度波动不超过额定值的±15％。

3、技术参数

1.主要技术指标：　

1.1额定电压：主回路：AC 0.4kV～1kV　　控制回路：220VAC

1.2额定电流：30A~400A

1.3使用寿命：10万次

1.4相数：三相(角形接法)，星形接法

1.5接触压降：≤2.0V

1.6接点耐压：≥4000V

1.7响应时间：5ms～20ms

1.8控制信号：24VDC

2.保护功能：

过温保护：系统实时监控可控硅的温度，若温度过高，则封锁可控硅门极信号，并报警输出。

4、主要技术特点

1.过零投切：

实现方法是：投入时在可控硅两端电压为零时刻触发，保证了无涌流；切除时在电流为零的时刻切除。

2.单片机控制

以数字信号处理器DSP为集成化基础控制投切并智能监控可控硅的温度和负载的运行状况，从而具备完善的保护功能。

3.输入信号与控制信号光电隔离抗干扰能力强，性能稳定可靠。
